LED-Wände verstehen
Die Zahlen, die wirklich zählen — und die, die nur im Prospekt gut aussehen.
Worum es hier geht
Wer eine LED-Wand kauft, wird mit Zahlen beworfen: Pitch, Nits, Hertz, Bit. Die meisten davon sind für die Kaufentscheidung irrelevant, ein paar wenige entscheiden alles. Diese Seite erklärt, welche das sind — damit Sie jedes Angebot beurteilen können, auch unseres.
Woraus eine LED-Wand besteht
Aus vielen identischen Kacheln. Die kleinste Einheit ist ein Bildpunkt aus drei Leuchtdioden in Rot, Grün und Blau. Viele davon sitzen auf einem Modul von typisch 320 × 160 mm. Sechs Module bilden ein Cabinet von 640 × 480 mm mit eigenem Netzteil und eigener Empfängerkarte. Viele Cabinets ergeben die Wand.

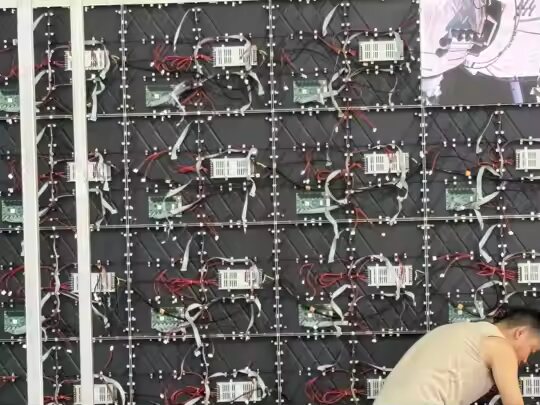

Der Signalweg dahinter ist immer derselbe: Die Quelle liefert HDMI oder SDI an den Controller. Der übersetzt das Bild und schickt es über gewöhnliche Netzwerkkabel an die Cabinets. Dort verteilt eine Empfängerkarte das Signal an die Treiberbausteine auf den Modulen, und die schalten die einzelnen Leuchtdioden.
Warum das für Sie wichtig ist: Alles ist einzeln tauschbar. Ein defekter Bildpunkt heisst Modul wechseln, nicht Wand ersetzen. Dasselbe gilt für Netzteile und Empfängerkarten. Eine LED-Wand ist kein Fernseher, der nach dem Garantieende entsorgt wird.
Pixelabstand: was P1.86 bedeutet
Die Zahl ist der Abstand von Bildpunkt zu Bildpunkt in Millimetern. Je kleiner, desto feiner das Bild — und desto teurer die Fläche, weil die Zahl der Leuchtdioden im Quadrat steigt.
| Pixelabstand | Pixel pro m² | LED-Aufwand im Vergleich zu P3.0 |
|---|---|---|
| P1.25 | 640'000 | 5.8-fach |
| P1.5 | 444'000 | 4.0-fach |
| P1.86 | 289'000 | 2.6-fach |
| P2.0 | 250'000 | 2.3-fach |
| P2.5 | 160'000 | 1.4-fach |
| P3.0 | 111'000 | 1.0-fach (Bezug) |
| P3.9 | 65'700 | 0.6-fach |
| P4.8 | 43'400 | 0.4-fach |
Diese Tabelle erklärt die ganze Preisspanne im Markt. Eine P1.25-Wand hat pro Quadratmeter fast fünfzehnmal so viele Leuchtdioden wie eine P4.8. Deshalb ist die Frage nach dem richtigen Pixelabstand die einzige, die den Preis wirklich bewegt.
Die Auflösung ergibt sich daraus von selbst: Wandbreite in Millimetern geteilt durch den Pixelabstand. Unsere LED-Wand im Workshopraum ist 4480 mm breit, geteilt durch 1.86 ergibt 2408 Pixel. Bei 2400 mm Höhe sind das 1290 Pixel — also zwischen Full HD und 4K, etwa vergleichbar mit 1440p.
Der richtige Abstand
Als Faustregel entspricht der Pixelabstand in Millimetern dem minimalen Betrachtungsabstand in Metern. Bei P1.86 löst sich das Bild ab etwa zwei Metern zu einer homogenen Fläche auf.
| Situation | Typische Distanz | Empfohlener Pixelabstand |
|---|---|---|
| Sitzungszimmer, Empfang, Studio | 2 – 4 m | P1.2 – P1.9 |
| Saal, Bühne, Kirche | 4 – 8 m | P1.9 – P2.9 |
| Messe, mobiler Event | 3 – 8 m | P2.6 – P3.9 |
| Aussenwerbung an der Strasse | ab 10 m | P4 – P10 |
Die Faustregel beschreibt den Mindestabstand: Ab dort wirkt das Bild ruhig und geschlossen. Wirklich unsichtbar werden die einzelnen Pixel für ein normales Auge erst etwa beim 3.4-fachen Abstand. Wer näher sitzt, sieht bei genauem Hinschauen noch Struktur — für Präsentationen und Video ist das kein Problem, für feine Schrift aus kurzer Distanz lohnt sich ein kleinerer Pixelabstand.
Der teuerste Fehler in diesem Geschäft ist, den feinsten statt den richtigen Pixelabstand zu kaufen. Wer bei sechs Metern Sehdistanz eine P1.2-Wand bestellt, bezahlt dreifach so viele Leuchtdioden, die niemand je einzeln zu Gesicht bekommt. Dieses Geld ist in Fläche besser angelegt — oder gespart.
Helligkeit — warum mehr nicht besser ist
Für den Innenbereich genügen 450 bis 800 Candela pro Quadratmeter, umgangssprachlich «Nits». Die Panels können meist 600 bis 1200. Gegen direkte Sonne im Aussenbereich braucht es 4000 bis 8000.
Eine Innenwand wird praktisch nie auf voller Helligkeit betrieben, und das aus vier guten Gründen. Erstens blendet sie: In einem abgedunkelten Saal sind bereits 200 Nits viel. Zweitens braucht die Kalibrierung Reserve nach oben, um Module aneinander anzugleichen. Drittens altern Leuchtdioden bei hohem Strom und hoher Temperatur deutlich schneller — gedimmter Betrieb verlängert die Lebensdauer erheblich. Und viertens sinken Stromverbrauch und Abwärme massiv.
Für Ihre Beurteilung heisst das: Mehr Nits sind im Innenbereich kein Qualitätsmerkmal. Entscheidend sind Kontrast, Farbtreue und Homogenität — also wie schwarz die Fläche bleibt, wo kein Bild ist, und ob alle Module gleich aussehen.
Bildwiederholrate und Kameras
3840 Hz klingt nach einem Marketingwert, ist aber die vielleicht wichtigste Zahl im Datenblatt — sobald jemand die Wand fotografiert oder filmt.
Leuchtdioden werden nicht gedimmt, sondern blitzen tausende Male pro Sekunde. Das Verhältnis von An zu Aus ergibt die wahrgenommene Helligkeit. Die Bildwiederholrate ist die Frequenz dieses Blitzmusters. Das Auge merkt davon fast nichts — eine Kamera sofort: Ist die Rate zu niedrig, erwischt jede Sensorzeile einen anderen Moment des Musters, und im Bild erscheinen dunkle Streifen.
| Bildwiederholrate | Beurteilung |
|---|---|
| bis 960 Hz | Billigsegment, flackert für Kameras deutlich sichtbar |
| 1920 Hz | Standard bei Werbetafeln, für Handyfotos grenzwertig |
| 3840 Hz | Kamerataugliches Minimum für Räume, in denen fotografiert oder gestreamt wird |
| 7680 Hz | Broadcast und Filmstudio, hohe Verschlusszeiten |
In der Praxis wird heute jede Wand fotografiert und gestreamt. Deshalb sind 3840 Hz bei uns Mindeststandard und keine Option — und deshalb lohnt sich die Frage bei jedem Angebot.
Farbe, Kalibrierung und Chargen
Jede Wand wird im Werk kalibriert, damit alle Module gleich hell und gleichfarbig leuchten. Dabei wird jedes Modul vermessen, und die Empfängerkarte speichert Korrekturwerte für jeden einzelnen Bildpunkt.
Das hat eine Konsequenz, die viele Käufer erst nach Jahren bemerken: Ersatzmodule müssen aus derselben Produktionscharge stammen. Leuchtdioden streuen in Helligkeit und Farbton und werden vom Hersteller in Gruppen sortiert. Module einer Charge nutzen dieselbe Gruppe. Ein fabrikneues Modul in einer fünfjährigen Wand leuchtet sichtbar anders — man sieht den Flick.
Deshalb liefern wir zu jeder Wand Reservemodule aus derselben Charge mit, die beim Kunden bleiben — standardmässig rund fünf Prozent. Bei unserer Wand im Workshopraum haben wir zwanzig Stück an Reserve, rund zehn Prozent — für den eigenen Dauerbetrieb bewusst grosszügig. Fragen Sie bei jedem Angebot nach, ob und wie lange Chargenmodule verfügbar bleiben.
Zur Farbtemperatur: Ab Werk stehen die meisten Wände auf 6500 bis 9300 Kelvin. Für Video- und Studiobetrieb sollte auf 6500 Kelvin eingestellt werden — das entspricht dem Videostandard und wirkt neutral statt bläulich.
SMD, COB, GOB — die Bauformen
Wie die Leuchtdioden auf dem Modul sitzen, entscheidet über Robustheit, Reparierbarkeit und Preis.
| Bauform | Stärken | Schwächen | Typischer Einsatz |
|---|---|---|---|
| SMD | Standard, günstig, gut reparierbar | Stossempfindlich | Der Normalfall im Innenbereich |
| IMD | Robuster als SMD, sehr feine Abstände | Teurer | P0.9 bis P1.5 |
| COB | Sehr robust, matt, feinste Abstände | Nur ganze Module tauschbar, teuer | Leitstände, unter P1.2 |
| GOB | Stossgeschützt, feucht abwischbar | Etwas Kontrastverlust, teurer | Mietpark, öffentlich zugängliche Flächen |
Unsere Praxisregel: Für fixe Installationen in kontrollierten Räumen ist SMD ohne Schutzschicht der beste Kompromiss — bessere Optik, tieferer Preis, und die Wand hängt ausserhalb der Reichweite. Für mobile Wände, die zweimal pro Woche auf- und abgebaut werden, oder für Flächen, an die Leute herankommen, ist GOB sein Geld wert.
Strom, Absicherung, Verbrauch
Eine Innenwand ist elektrisch gutmütig, hat aber zwei Eigenheiten: einen hohen Einschaltstrom und einen grossen Unterschied zwischen Spitzen- und Normalverbrauch.
Typische Werte für Fine Pitch im Innenbereich: 350 bis 550 Watt pro Quadratmeter bei weissem Vollbild und voller Helligkeit, im normalen Betrieb aber nur 100 bis 200 Watt. Für eine Wand von knapp elf Quadratmetern heisst das: theoretische Spitze bei vier bis sechs Kilowatt, realer Betrieb bei ein bis zwei Kilowatt. Für Absicherung und Stromkreise rechnen wir im Datenblatt vorsichtig mit bis zu 800 Watt pro Quadratmeter, damit die Installation genug Reserve hat.
Abgesichert wird trotzdem auf die Spitze, auch wenn sie nie vorkommt. In der Praxis heisst das: die Wand auf mehrere Stromkreise verteilen, nicht alles an eine Steckdose. Leitungsschutzschalter mit C-Charakteristik statt B, weil Schaltnetzteile beim Einschalten ein Vielfaches des Nennstroms ziehen. Und die Kreise gestaffelt einschalten statt alle gleichzeitig.
Ein Punkt, der oft übersehen wird: Viele Netzteile an einem einzigen Fehlerstromschutzschalter können durch die Summe ihrer Ableitströme zu Fehlauslösungen führen. Wir besprechen das bei jedem Projekt mit Ihrem Elektriker, bevor die Wand geliefert wird — nicht danach.
Lebensdauer und Wartung
Wir geben die Lebensdauer mit rund 30'000 Betriebsstunden an — bewusst konservativ. Das ist keine Ausfallgrenze und keine Garantiezusage, sondern eine realistische Richtgrösse für den Betrieb mit voller Bildqualität. Das entspricht rund zehn Jahren bei acht Betriebsstunden pro Tag, jeden Tag. Im üblichen Sitzungszimmer- oder Saalbetrieb reicht es entsprechend länger.
Datenblätter nennen für dieselben Leuchtdioden gern 50'000 oder 100'000 Stunden. Diese Zahl bezeichnet die theoretische Zeit bis auf 50 bis 70 Prozent Resthelligkeit, gemessen unter Laborbedingungen bei konstanter Temperatur — über den Alltag in einem Saal sagt sie wenig aus. Wir nennen lieber eine Zahl, die dem Alltag entspricht.
Was zuerst altert, sind nicht die Leuchtdioden, sondern die Netzteile. Deren Elektrolytkondensatoren altern mit der Wärme — als Faustregel halbiert jede Erhöhung um zehn Grad die Lebensdauer. Deshalb ist die Belüftung hinter der Wand wichtiger als die meisten Datenblattwerte, und deshalb gehören Reservenetzteile und Reserveempfängerkarten zu jeder Lieferung.
Zu toten Pixeln: Jedes Werk toleriert eine kleine Ausfallrate. Ein einzelner Bildpunkt lässt sich technisch nachlöten — wirtschaftlich ist der Modultausch.
Eine Eigenheit, die kaum jemand kennt: Leuchtdioden ziehen Feuchtigkeit an. Eine Wand, die lange stromlos in feuchter Umgebung stand, kann beim Volleinschalten Schaden nehmen. Nach Transport oder längerer Lagerung fährt man sie deshalb langsam hoch — mehrere Stunden bei niedriger Helligkeit, erst dann Normalbetrieb. Fixe Wände lässt man am besten nie monatelang komplett stromlos.
Reinigung: trocken, mit weicher Bürste oder Staubsauger auf Distanz. Niemals nass, keine Lösungsmittel. Nur Flächen mit Schutzverguss dürfen feucht abgewischt werden.
Woran man Qualität erkennt
Die Preisspanne für scheinbar gleiche Wände ist im Markt gewaltig. Acht Punkte machen den Unterschied — fragen Sie danach, bei jedem Anbieter.
- Marke und Sortierung der Leuchtdioden. Entscheidet über Farbhomogenität und darüber, wie gleichmässig die Wand über Jahre altert.
- Bildwiederholrate und Treiberbausteine. 3840 Hz mit Markenbausteinen gegen 1920 Hz mit Budgetbestückung — sichtbar, sobald eine Kamera dabei ist.
- Gehäusematerial. Druckguss-Aluminium ist präzise, plan und leitet Wärme ab. Stahlblech oder Kunststoff bringt Toleranzen, Hitze und Verzug.
- Wartung von vorne. Bei einer fixen Installation entscheidet das über die Wartungskosten der nächsten zehn Jahre. Ohne Front Service brauchen Sie Zugang hinter die Wand.
- Qualität der Netzteile. Die häufigste Ausfallursache überhaupt.
- Kalibrierung und Einbrennen. Seriöse Werke lassen jede Wand 48 bis 72 Stunden laufen und liefern die Kalibrierdaten mit. Billiganbieter verschiffen ungeprüft.
- Ersatzteilpolitik. Bekommen Sie in drei Jahren noch passende Module aus Ihrer Charge? Diese Frage stellt fast niemand — und sie entscheidet, ob die Wand in fünf Jahren noch aussieht wie am ersten Tag.
- Dokumentation. Eine Konformitätserklärung (in der Regel die CE-Erklärung) und Prüfberichte zu elektromagnetischer Verträglichkeit und elektrischer Sicherheit braucht es für das Inverkehrbringen in der Schweiz. Lassen Sie sie sich zeigen.
Wenn ein Angebot bei diesen acht Punkten sauber dasteht, ist der Preisunterschied zu einem billigeren Angebot meistens erklärbar. Wenn nicht, wissen Sie jetzt, wonach Sie fragen müssen.
